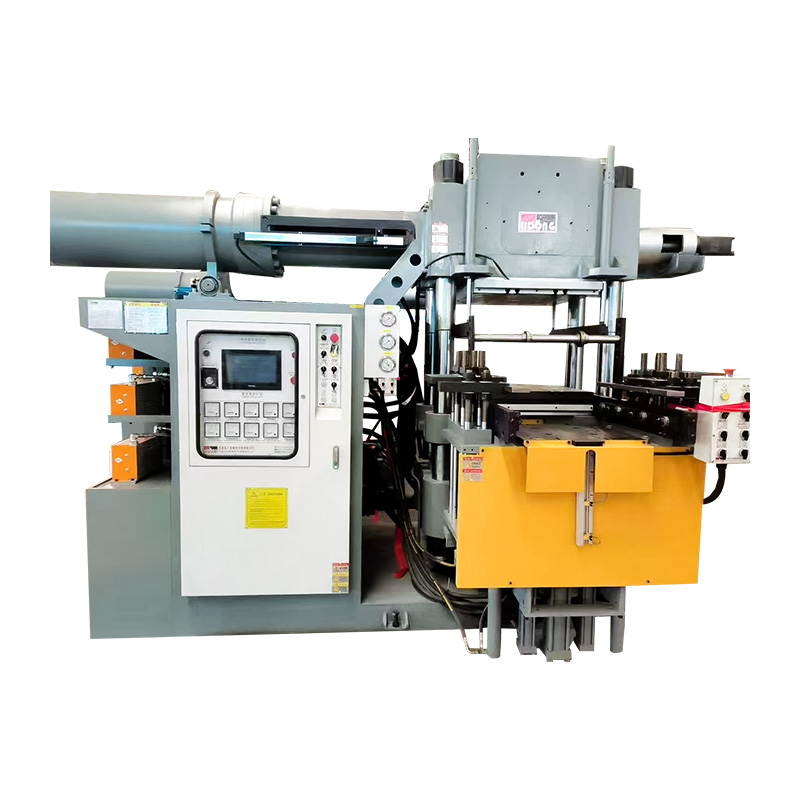

Maszyna do wtrysku ciekłego silikonu

Zasada działania i przebieg procesu wtryskarki ciekłego silikonu

The Maszyna do wtrysku ciekłego silikonu rozpoczyna się od dokładnie kontrolowanego etapu przygotowania materiału, ponieważ jakość końcowego produktu formowanego rozpoczyna się na długo przed etapem wtrysku. Płynny kauczuk silikonowy jest zwykle dostarczany w postaci dwóch oddzielnych składników, materiału bazowego i utwardzacza, a każdy składnik musi pozostać czysty, stabilny i wolny od zanieczyszczeń, zanim trafi do układu mieszania i dozowania. W rozwiązaniach inżynieryjnych opracowanych przez Ningbo Delidong Machinery Technology Co., Ltd. sekcja podawania została zaprojektowana tak, aby zapewniać stabilne dostarczanie materiału, stałe ciśnienie i czyste warunki przenoszenia, dzięki czemu cały proces formowania może rozpocząć się od niezawodnego fundamentu. W obszarze przechowywania materiałów zwykle stosuje się szczelne pojemniki lub bębny w celu ochrony silikonu przed kurzem, wilgocią i niepotrzebnym narażeniem na warunki otoczenia. Ponieważ ciekły silikon ma określony zakres lepkości, który wpływa na zachowanie pompowania, często stosuje się kondycjonowanie temperaturowe, aby utrzymać materiał w odpowiednim stanie roboczym. Jeśli materiał stanie się zbyt gęsty, opór przepływu wzrasta, a dalszy system dozowania musi pracować ciężej. Jeśli materiał stanie się zbyt ciepły, stabilność obsługi może się zmniejszyć. Z tego powodu etap przechowywania i podawania materiału to nie tylko etap przetrzymywania, ale kontrolowany etap przygotowania, który kształtuje stabilność całego procesu.

W dobrze zaprojektowanej platformie maszynowej firmy Ningbo Delidong Machinery Technology Co., Ltd. zespół podający został zaprojektowany tak, aby zapewniał ciągły, płynny i czysty transfer materiału. Może to obejmować urządzenia ciśnieniowe, konstrukcje ssące, filtry i uszczelnione rurociągi, które zmniejszają ryzyko przedostania się powietrza do układu. Wtrącenia powietrza mogą powodować powstawanie pęcherzyków w mieszanym silikonie, które mogą później pojawić się jako puste przestrzenie lub słabe punkty w wyprasce. Dlatego etap przechowywania i podawania musi być zorganizowany tak, aby zapewniać zarówno czystość, jak i spójność przepływu. Kondycjonowanie materiału jest również powiązane ze spójnością produkcji w długich okresach eksploatacji. Stabilne środowisko karmienia zmniejsza wahania lepkości, a stabilna lepkość zapewnia stabilne dozowanie. To połączenie jest jednym z powodów, dla których etap przygotowania materiału zasługuje na szczególną uwagę w profesjonalnej obróbce LSR. W zastosowaniach przemysłowych operatorzy często monitorują ciśnienie w bębnie, temperaturę zasilania, czystość materiału i czas uzupełniania, aby produkcja mogła być kontynuowana bez przerw. Ningbo Delidong Machinery Technology Co., Ltd. koncentruje się na tej stabilności, ponieważ dokładne podawanie stwarza warunki wyjściowe dla dokładnego dozowania, dokładnego mieszania i dokładnego wtrysku. Kiedy etap przygotowania jest dobrze kontrolowany, reszta procesu staje się łatwiejsza w utrzymaniu, a jakość produktu staje się bardziej powtarzalna z cyklu na cykl.

Nazwa parametru	Jednostka	Typowy zakres/wartość	Opis
Dokładność proporcji mieszania	%	±1% – ±3%	Precyzja dozowania materiału bazowego i utwardzacza
Czas cyklu	sekundy	10 – 120	Całkowity czas wymagany do ukończenia jednego cyklu formowania
Typ systemu mieszania	—	Mikser statyczny/dynamiczny	Rodzaj mechanizmu mieszającego stosowanego do homogenizacji materiałów
System sterowania	—	Interfejs PLC	System automatyzacji i monitorowania pracy maszyn
Zużycie energii	kW	5 – 50	Całkowite zużycie energii w zależności od wielkości i konfiguracji maszyny

Gdy materiał osiągnie etap dostawy roboczej, kolejnym ważnym krokiem we wtryskarce ciekłego silikonu jest precyzyjne dozowanie. Na tym etapie określa się dokładną ilość każdego składnika silikonowego, który przedostaje się do systemu i bezpośrednio wpływa na konsystencję utwardzania, twardość produktu i stabilność wymiarową. Maszyna musi dostarczać stały stosunek materiału podstawowego i utwardzacza z dużą powtarzalnością, ponieważ nawet niewielkie odchylenie może zmienić reakcję chemiczną wewnątrz formy. W sprzęcie opracowanym przez Ningbo Delidong Machinery Technology Co., Ltd. funkcja ta jest obsługiwana przez starannie zaprojektowany system dozowania, którego celem jest utrzymanie stałej wydajności w ciągłych warunkach produkcji. Dozowanie może opierać się na pompach napędzanych serwo, komponentach hydraulicznych lub innych precyzyjnych konstrukcjach dozujących, w zależności od konfiguracji maszyny i wymagań procesu. Celem systemu jest pomiar zarówno objętości, jak i przepływu z poziomem dokładności odpowiadającym wymaganiom formowania silikonu, gdzie niewielkie zmiany proporcji mogą prowadzić do widocznych i funkcjonalnych defektów.

Kontrola proporcji w przetwarzaniu LSR nie jest po prostu celem liczbowym. Jest to dynamiczny stan pracy, który musi pozostać stabilny, ponieważ temperatura materiału, poziom pojemnika, opór przepływu i rytm cyklu zmieniają się w ciągu dnia. Z tego powodu Ningbo Delidong Machinery Technology Co., Ltd. integruje zaawansowaną logikę sterowania na etapie pomiaru, dzięki czemu można wprowadzać regulacje w miarę zmiany warunków pracy. Czujniki ciśnienia, urządzenia sprzężenia zwrotnego przepływu i algorytmy sterujące mogą współpracować, aby utrzymać równowagę między dwoma strumieniami. Pomaga to maszynie utrzymać stały skład od pierwszego do ostatniego strzału w partii produkcyjnej. Stabilne dozowanie zmniejsza również ilość odpadów, ponieważ można uniknąć nadmiaru materiału spowodowanego nadmiernym podawaniem lub niewyważeniem, zanim trafi on do formy. Na praktycznej linii produkcyjnej operatorzy często polegają na systemie dozowania, aby zapewnić powtarzalność części o różnych rozmiarach i różnych konstrukcjach form. Dokładność tego etapu zapewnia jakość na dalszym etapie, krótszy czas korekty i płynniejsze planowanie produkcji. Filozofia projektowania stosowana przez Ningbo Delidong Machinery Technology Co., Ltd. kładzie nacisk na stabilną pracę pompy, niskie wahania i trwałą, długoterminową wydajność, dzięki czemu maszyna może utrzymać wymagany współczynnik podczas długotrwałej pracy przemysłowej. Silny stopień dozowania tworzy podstawę dla jednolitej mieszanki, a jednolita mieszanina tworzy podstawę dla przewidywalnego utwardzania i dokładnych gotowych części.

Po dozowaniu obu składników silikonowych materiał wchodzi do etapu mieszania, w którym oddzielne strumienie łączą się w jednolitą mieszaninę reaktywną. Ten etap jest centralną częścią działania wtryskarki ciekłego silikonu, ponieważ jednorodne mieszanie określa, jak równomiernie będzie przebiegać reakcja utwardzania po dotarciu materiału do formy. Zła mieszanka może spowodować powstawanie obszarów, które nierównomiernie utwardzają się, tworzą smugi lub pozostawiają obszary nieprzereagowane wewnątrz gotowej części. Systemy zaprojektowane przez Ningbo Delidong Machinery Technology Co., Ltd. zostały zbudowane w celu wspierania równomiernego mieszania materiałów dzięki stabilnej geometrii przepływu i wydajnym wewnętrznym strukturom mieszającym. W wielu systemach LSR stosuje się mieszalniki statyczne, ponieważ wielokrotnie rozdzielają i ponownie łączą materiał przechodzący przez komorę mieszania, tworząc bardziej jednolitą mieszankę bez konieczności stosowania skomplikowanych ruchomych części. W innych konstrukcjach maszyn można wprowadzić mechanizmy dynamicznego mieszania, aby poprawić wymianę materiału i zapewnić wyższy poziom homogenizacji.

Etap mieszania musi również rozwiązać problem uwięzionego powietrza. Wtrącenia powietrza mogą przedostać się podczas podawania, pompowania lub przenoszenia, a wszelkie uwięzione powietrze pozostające w mieszaninie może obniżyć jakość powierzchni lub spowodować wewnętrzne wady wypraski. Z tego powodu wspomaganie próżniowe lub konstrukcja odpowietrzania są często częścią procesu mieszania. Ningbo Delidong Machinery Technology Co., Ltd. opracowuje sprzęt zwracając uwagę na tego typu kontrolę procesu, ponieważ czyste i wolne od pęcherzyków mieszanie poprawia zarówno wygląd, jak i funkcjonalność. Ścieżka mieszania, geometria mieszalnika, objętość komory i prędkość przepływu wpływają na końcowy wynik. Jeśli czas przebywania jest zbyt krótki, oba składniki mogą nie zostać równomiernie wymieszane. Jeśli czas przebywania jest zbyt długi, może rozpocząć się niepożądana reakcja wstępna. Zadaniem inżynierskim jest zrównoważenie tych czynników, tak aby materiał pozostawał w pełni przetwarzalny i całkowicie wymieszany po opuszczeniu jednostki.

Odpowiednio zaprojektowany etap mieszania zapewnia również spójność produkcji na wielu zmianach. Ta sama maszyna może obsługiwać powtarzające się cykle przy minimalnych zmianach, gdy mieszalnik utrzymuje stały opór, stały przepływ i stałe ciśnienie. Jest to szczególnie cenne w zastosowaniach wymagających ścisłej tolerancji wymiarowej, czystości powierzchni i niezawodnej wulkanizacji. Ningbo Delidong Machinery Technology Co., Ltd. wykorzystuje zaawansowane myślenie projektowe i dyscyplinę produkcyjną, aby pomóc osiągnąć tę równowagę. Rezultatem jest etap mieszania, który zapewnia stabilne zachowanie reakcji chemicznej, lepszą efektywność wykorzystania materiału i czystszy wynik formowania. W profesjonalnej produkcji LSR etap mieszania nie jest prostym etapem łączenia; jest to etap, w którym dokładność procesu staje się spójnością materiałową.

Po wymieszaniu materiał przemieszcza się do jednostki wtryskowej, gdzie maszyna musi w sposób kontrolowany i powtarzalny dostarczać przygotowany silikon do gniazda formy. Na tym etapie odmierzony i wymieszany materiał przekształca się w gotowy kształt części, zatem reakcja na ciśnienie, prędkość wtrysku i kontrola przepływu mają ogromne znaczenie dla końcowego wyniku. Sprzęt stworzony przez Ningbo Delidong Machinery Technology Co., Ltd. został zaprojektowany w celu utrzymania stabilnej reakcji wtrysku, umożliwiając materiałowi wejście do gniazda ze zrównoważonym ciśnieniem i kontrolowaną prędkością. Niezawodna jednostka wtryskowa zwykle zawiera mechanizm napędowy, cylinder lub układ śrubowy, układ kontroli ciśnienia i kanały prowadzące materiał w kierunku formy. Cała jednostka musi płynnie reagować na sygnały sterujące, aby wnęka wypełniała się równomiernie i bez nagłych skoków ciśnienia.

Zachowanie wypełniania formy zależy od geometrii części, lokalizacji przewężki, konstrukcji wlewu, lepkości materiału i czasu wtrysku. Jeśli ciśnienie wzrośnie zbyt szybko, wzdłuż linii podziału może pojawić się błysk. Jeśli ciśnienie jest zbyt niskie, wnęka może nie zostać całkowicie wypełniona, co skutkuje krótkimi wtryskami lub niekompletnymi szczegółami powierzchni. Ningbo Delidong Machinery Technology Co., Ltd. stosuje inżynierię precyzyjną, aby pomóc kontrolować tę równowagę, mając na celu wspieranie czystego wypełniania ubytków i powtarzalne wyniki w cyklach produkcyjnych. W wielu zastosowaniach etap wtrysku musi także obsługiwać wielopunktowe napełnianie lub systemy z wyważonymi kanałami, szczególnie gdy forma zawiera kilka wnęk lub złożone elementy wewnętrzne. Maszyna musi utrzymywać prawidłowy profil wydawania podczas całego procesu napełniania, a nie tylko na początku. Oznacza to, że mechanizm wtryskowy musi zachować stabilność przepływu, gdy ciśnienie we wnęce wzrasta, przód materiału przesuwa się i forma zaczyna się całkowicie wypełniać.

Stabilność operacyjna na tym etapie również wspiera produktywność. Maszyna, która wtryskuje z płynnym ciśnieniem, może skrócić czas korekty cyklu i zmniejszyć ilość odrzuconego produktu. Reakcja wtrysku musi być dostosowana do stanu termicznego formy, ponieważ ciekły silikon zaczyna utwardzać się wkrótce po wejściu do nagrzanej gniazda. Tworzy to wąskie okno procesu, w którym dokładna dostawa jest szczególnie cenna. Ningbo Delidong Machinery Technology Co., Ltd. spełnia ten wymóg, budując systemy o dobrych parametrach sterowania, trwałych komponentach i inżynierskiej dbałości o długoterminową spójność. Etap wtryskiwania służy zatem jako pomost pomiędzy przygotowanym materiałem a uformowanym produktem. Dobrze zarządzana jednostka wtryskowa zapewnia maszynie możliwość równomiernego wypełnienia gniazda, zachowania szczegółów i zapewnienia stabilnej geometrii części od strzału do strzału.

Gdy ciekły silikon dostanie się do gniazda formy, pod wpływem ciepła formy rozpoczyna się reakcja utwardzania. Na tym etapie określa się, w jaki sposób część przekształca się z reaktywnej cieczy w gotowy produkt elastomerowy o ustalonym kształcie, stabilnej powierzchni i określonych właściwościach mechanicznych. Regulacja temperatury wewnątrz formy jest centralną częścią tej transformacji. W systemach opracowanych przez Ningbo Delidong Machinery Technology Co., Ltd. ogrzewanie formy i kontrola termiczna zostały zaprojektowane tak, aby zapewnić równomierną dystrybucję ciepła, stabilne warunki utwardzania i przewidywalny czas reakcji. Forma musi osiągnąć i utrzymać zakres temperatur odpowiedni dla konkretnego preparatu silikonowego. Jeśli temperatura jest zbyt niska, materiał może utwardzić się powoli lub niecałkowicie. Jeśli temperatura jest zbyt wysoka, reakcja może przebiegać zbyt szybko i zmniejszyć kontrolę nad wykończeniem powierzchni lub stabilnością wymiarową.

Proces utwardzania polega na przenikaniu ciepła z powierzchni formy do masy silikonowej. Oznacza to, że grubość ścianki, głębokość wnęki, układ prowadnic i geometria części wpływają na szybkość i równomierność wulkanizacji. Platforma maszynowa firmy Ningbo Delidong Machinery Technology Co., Ltd. została zaprojektowana tak, aby zapewniać stabilne zachowanie termiczne, dzięki czemu proces utwardzania może przebiegać równomiernie w całej komorze. Czujniki temperatury, kanały grzewcze i moduły sterujące mogą współpracować ze sobą, aby zachować spójność. Jest to szczególnie przydatne w przypadku części o grubych przekrojach, cienkich żebrach lub skomplikowanych kształtach wewnętrznych, ponieważ w przeciwnym razie nierównomierny rozkład ciepła może spowodować wewnętrzne naprężenia lub zmiany powierzchni. Etap nagrzewania formy wpływa również na czas cyklu. Właściwy bilans termiczny umożliwia całkowite utwardzenie silikonu bez niepotrzebnego opóźnienia, co pomaga w utrzymaniu rytmu produkcji i wydajności.

Utwardzanie nie zachodzi w izolacji. Wpływa na prędkość wtrysku, jednorodność mieszania i jakość wypełnienia ubytku. Stabilna temperatura formy zapewnia stabilną szybkość reakcji, a stabilna szybkość reakcji zapewnia przewidywalne warunki wyjmowania z formy. Ningbo Delidong Machinery Technology Co., Ltd. kładzie nacisk na tę stabilność termiczną, ponieważ pomaga ona zachować spójność części w długich seriach produkcyjnych. W praktyce operatorzy często śledzą temperaturę powierzchni formy, zachowanie strefy grzewczej i czas utwardzania, aby zapewnić zgodność procesu z wymaganiami produktu. Etap utwardzania nie jest zatem po prostu okresem oczekiwania po wstrzyknięciu; jest to aktywnie zarządzany etap transformacji, w którym maszyna, forma i materiał współpracują ze sobą, aby uzyskać ostateczny kształt i wydajność części. Dobra kontrola termiczna zapewnia produktowi czystsze wykończenie, bardziej spójne wymiary i większą powtarzalność procesu.
