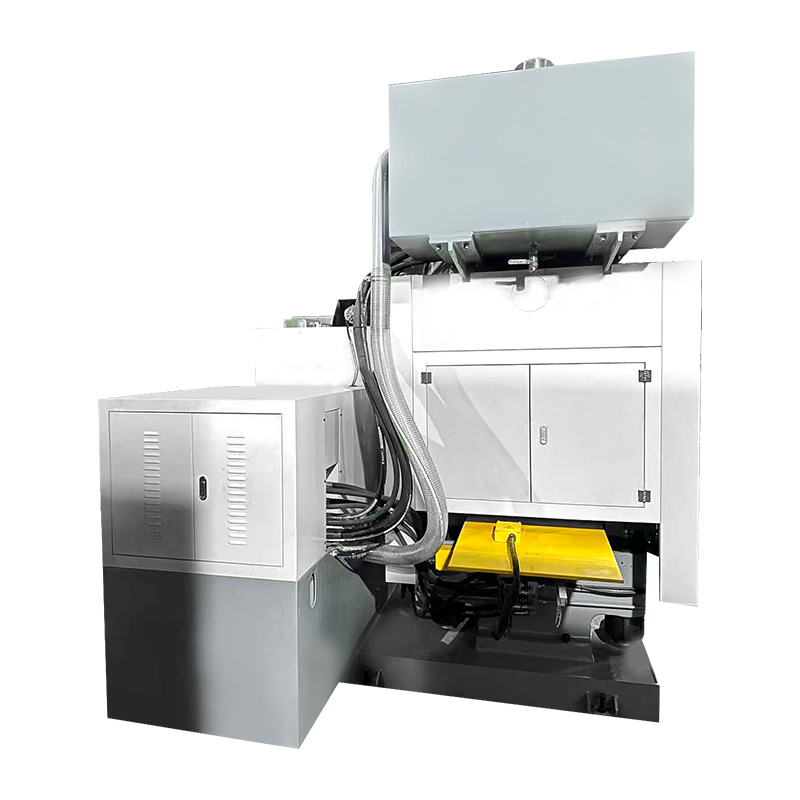

Szybka prasa do klocków hamulcowych szynowych

Wybór prawa prasa do klocków hamulcowych o dużej prędkości to decyzja, która niesie konsekwencje daleko poza halą produkcyjną. Klocki hamulcowe do kolei dużych prędkości to elementy o krytycznym znaczeniu dla bezpieczeństwa. Są one głównym mechanizmem, za pomocą którego pociągi jadące z prędkością przekraczającą 300 kilometrów na godzinę są zatrzymywane w sposób kontrolowany, a maszyna, która je produkuje, musi być w stanie spełnić najbardziej rygorystyczne standardy precyzji, spójności i niezawodności w branży produkcji elementów kolejowych. Dobrze dobrana, szybka prasa do klocków hamulcowych szynowych to nie tylko narzędzie produkcyjne; stanowi podstawę zdolności producenta do spełnienia rygorystycznych wymagań certyfikacyjnych i jakościowych, które operatorzy kolei dużych prędkości na całym świecie nakładają na każdy element hamulca wprowadzany do ich łańcucha dostaw.

Zrozumienie, co odróżnia odpowiednią prasę do klocków hamulcowych do kolei dużych prędkości od nieodpowiedniej, wymaga znajomości zarówno wymagań technicznych procesu prasowania, jak i specyficznych wymagań specyfikacji klocków hamulcowych do kolei dużych prędkości. W przeciwieństwie do konwencjonalnych klocków hamulcowych do zastosowań w samochodach lub kolejach lekkich, klocki hamulcowe do kolei dużych prędkości muszą działać niezawodnie w znacznie szerszym zakresie warunków pracy, od lekkiego hamowania zasadniczego przy umiarkowanej prędkości do zatrzymań awaryjnych przy maksymalnej prędkości, i muszą to robić przy stałym współczynniku tarcia, szybkości zużycia i wytrzymałości na ściskanie, które nie pozostawiają miejsca na zmienność produkcji, która byłaby akceptowalna w zastosowaniach o niższej krytyczności.

Specyfikacja układu hydraulicznego: zakres ciśnienia i precyzja sterowania

Układ hydrauliczny jest sercem każdej szybkiej prasy do klocków hamulcowych, a jego specyfikacja jest pierwszym kryterium oceny dla każdego poważnego nabywcy. Maksymalna siła docisku musi być odpowiednia dla największych konfiguracji form stosowanych w produkcji, z wystarczającym marginesem do utrzymania stałego ciśnienia, ponieważ zużycie formy i zmienność mieszanki powodują niewielkie zmiany oporu w poszczególnych seriach produkcyjnych. Do produkcji klocków hamulcowych do kolei dużych prędkości typowe są siły prasowania w zakresie od 1000 do 4000 kiloniutonów, w zależności od wielkości formy i liczby jednocześnie prasowanych wnęk.

Równie ważna jest precyzja kontroli ciśnienia. Układ hydrauliczny musi być w stanie wytwarzać ciśnienie w kontrolowanym tempie, unikając skoków ciśnienia, które powodują wypływ złożony i niespójność wymiarową oraz utrzymując ciśnienie zadane przy minimalnych odchyleniach przez całą fazę przebywania. Wysokiej jakości, szybkie prasy do klocków hamulcowych szynowych wykorzystują hydrauliczne układy sterowania o zamkniętej pętli z serwozaworami lub zaworami proporcjonalnymi, które reagują na informacje zwrotne z czujników ciśnienia w czasie rzeczywistym, utrzymując stabilność ciśnienia w zakresie od jednego do dwóch procent wartości zadanej. Ten poziom precyzji sterowania jest niezbędny do produkcji klocków hamulcowych o jednakowej gęstości i dokładności wymiarowej, jakich wymagają specyfikacje kolei dużych prędkości.

System kontroli temperatury: Jednolitość na całej płycie

Do produkcji klocków hamulcowych do kolei dużych prędkości wykorzystuje się formowanie na gorąco, podczas którego związek materiału ciernego jest prasowany w podwyższonej temperaturze, zwykle w zakresie od 150 do 200 stopni Celsjusza, w celu zainicjowania utwardzania żywicą termoutwardzalną, która nadaje gotowemu klockowi wytrzymałość mechaniczną i odporność na zużycie. Jakość układu kontroli temperatury w szybkobieżnej prasie szynowej do klocków hamulcowych jest zatem tak samo krytyczna, jak jakość układu hydraulicznego, ponieważ nierównomierność temperatury na powierzchni płyty dociskowej powoduje zróżnicowane utwardzanie, co skutkuje gradientami gęstości i twardości gotowego klocka hamulcowego.

Wysokiej jakości, szybkie prasy do klocków hamulcowych szynowych wykorzystują elektrycznie podgrzewane płyty dociskowe z wieloma niezależnie kontrolowanymi strefami grzewczymi rozmieszczonymi na powierzchni płyty, w połączeniu z termoparami o wysokiej dokładności w wielu punktach pomiarowych i pętlami sterowania PID, które aktywnie zarządzają jednorodnością temperatury. Celem jest specyfikacja jednorodności temperatury na poziomie plus minus trzy do pięciu stopni Celsjusza na całej powierzchni płyty dociskowej w warunkach roboczych, poziom wydajności wymagający starannego zaprojektowania elementu grzejnego, precyzyjnej izolacji termicznej zespołu płyty dociskowej oraz systemu sterowania zdolnego do kompensacji strat ciepła występujących na krawędziach płyty dociskowej i powierzchniach styku z formą.

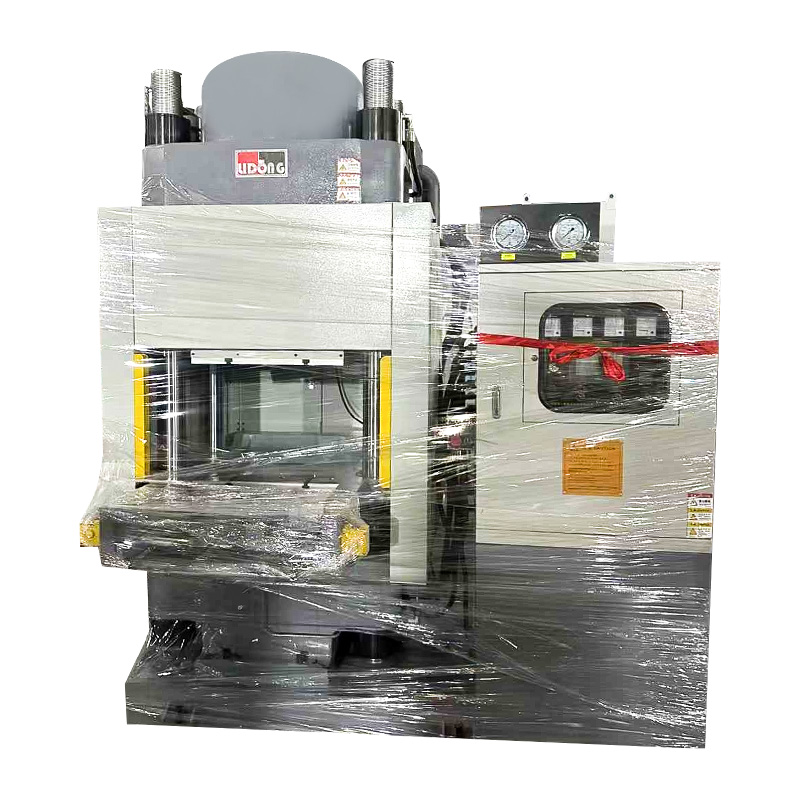

Sztywność ramy i precyzja systemu prowadnic

Rama konstrukcyjna szybkiej prasy do klocków hamulcowych szynowych musi przenosić pełną znamionową siłę hydrauliczną na formę przy znikomym ugięciu, utrzymując równoległe ustawienie płyt przez miliony cykli prasy. Ugięcie ramy pod obciążeniem jest bezpośrednim źródłem nierównomierności ciśnienia, jeśli płyty prasy przechylają się nawet nieznacznie pod obciążeniem, rozkład ciśnienia na powierzchni formy staje się nierównomierny, a jedna strona lub narożnik formy otrzymuje wyższe ciśnienie niż druga. W produkcji klocków hamulcowych do kolei dużych prędkości, gdzie wymagania dotyczące jednorodności gęstości są szczególnie rygorystyczne, nawet niewielkie przechylenie płyty jest niedopuszczalne.

System kolumn prowadzących, składający się z czterech precyzyjnie obrobionych kolumn w rogach prasy, z tulejami prowadzącymi z brązu lub kompozytu w ruchomej płycie, to mechanizm mechaniczny utrzymujący równoległość płyt w trakcie skoku prasy. Średnica kolumny, specyfikacja twardości powierzchni oraz układ smarowania utrzymujący interfejs prowadnicy decydują o tym, jak dobrze utrzymywana jest równoległość płyt dociskowych, gdy maszyna gromadzi cykle operacyjne. Dobrze dobrana, szybka prasa do klocków hamulcowych szynowych zachowa pierwotną specyfikację równoległości płyt przez wiele milionów cykli przy planowej konserwacji, zamiast ulegać stopniowej degradacji w miarę gromadzenia się zużycia prowadnicy.

System sterowania i zarządzanie danymi procesowymi

System sterowania nowoczesnej prasy do klocków hamulcowych o dużej prędkości to zaawansowana programowalna platforma automatyzacji, która zarządza każdym aspektem cyklu prasowania, monitoruje parametry procesu w stosunku do określonych limitów, generuje alarmy w przypadku wystąpienia odchyleń i rejestruje kompletne zapisy procesu dla każdej wyprodukowanej części. Platformy sterujące oparte na sterownikach PLC z intuicyjnymi interfejsami ekranów dotykowych umożliwiają operatorom wywoływanie programów prasowania specyficznych dla produktu, monitorowanie danych procesowych w czasie rzeczywistym podczas cyklu prasowania oraz przeglądanie historycznych danych produkcyjnych w celu analizy jakości.

Ningbo Delidong Machinery Technology Co., Ltd. , uznawany m.in Chiny Producenci maszyn do pras do klocków hamulcowych o dużej prędkości ze względu na swoje zaawansowane możliwości inżynieryjne integruje zaawansowane systemy sterowania i zarządzania danymi w swoich prasach, wspierając identyfikowalność procesów i wymagania dotyczące dokumentacji jakościowej, których wymagają łańcuchy dostaw komponentów kolei dużych prędkości. Uznanie firmy za krajowe przedsiębiorstwo high-tech odzwierciedla głębokość systemów sterowania i technologii automatyzacji wbudowanych w jej asortyment produktów.

Jednolita gęstość jest najważniejszą cechą jakości klocka hamulcowego do kolei dużych prędkości, ponieważ jest to właściwość fizyczna, z której ostatecznie wywodzą się wszystkie inne cechy użytkowe, stabilność współczynnika tarcia, stała szybkość zużycia, wytrzymałość na ściskanie i stabilność termiczna. Klock hamulcowy o różnej gęstości na całej swojej grubości lub na powierzchni czołowej będzie wykazywał różnice we wszystkich tych właściwościach użytkowych, przez co jego zachowanie podczas eksploatacji będzie trudne do przewidzenia i potencjalnie niebezpieczne w ekstremalnych warunkach hamowania awaryjnego z dużej prędkości. Wyzwaniem inżynieryjnym dla szybkobieżnej prasy do klocków hamulcowych szynowych jest przełożenie siły hydraulicznej prasy na rzeczywiście jednolite pole naprężeń ściskających w całym mieszance materiału w formie. Wyzwanie to wymaga ostrożnego zarządzania ciśnieniem, temperaturą, przepływem materiału i jednoczesnym projektowaniem formy.

Mechanika zmian gęstości w formowaniu tłocznym

Zmiany gęstości klocków hamulcowych formowanych ciśnieniowo wynikają z dwóch podstawowych źródeł: nierównomiernego rozkładu nacisku na powierzchni formy oraz nierównomiernego rozkładu temperatury w formie, co powoduje, że związek materiału osiąga temperaturę płynięcia i utwardzania w różnym czasie w różnych obszarach. Obydwa źródła zmian gęstości można wyeliminować poprzez zaprojektowanie prasy, wymagają one jednak różnych rozwiązań inżynieryjnych, które należy wdrożyć jednocześnie, aby osiągnąć jednolitą gęstość wymaganą w specyfikacjach kolei dużych prędkości.

Nierównomierność ciśnienia na powierzchni czołowej formy jest spowodowana ugięciem płyty dociskowej pod obciążeniem, niewspółosiowością kolumny prowadzącej i nieodłącznym gradientem ciśnienia, który powstaje w związkach materiałowych podczas ich przepływu we wnęce formy podczas fazy prasowania. Gdy prasa zamyka się i masa zaczyna płynąć, w obszarach formy, które są wypełniane, w pierwszej kolejności wytwarza się wyższe ciśnienie lokalne niż w obszarach, które wypełniają się później. Jest to zjawisko spowodowane lepkim oporem przepływu masy i geometrią wnęki formy. Zarządzanie tym gradientem ciśnienia wywołanym przepływem wymaga połączenia zoptymalizowanej konstrukcji formy i kontrolowanej prędkości prasowania, która umożliwia pełne rozprowadzenie masy przed osiągnięciem ostatecznej wartości ciśnienia.

Sterowanie serwohydrauliką i optymalizacja profilu ciśnienia

Zaawansowane szybkobieżne prasy do klocków hamulcowych szynowych stosować układy serwohydrauliczne, w których silnik serwo napędza pompę hydrauliczną o zmiennym wydatku, zamiast konwencjonalnych układów pomp o stałym wydatku. Układy serwohydrauliczne oferują znacznie lepszą precyzję kontroli ciśnienia i szybkość reakcji niż systemy konwencjonalne, ponieważ wydajność pompy można zmieniać w sposób ciągły i szybki w odpowiedzi na informacje zwrotne z czujników ciśnienia na powierzchni formy. Ta funkcja pozwala na kontrolowanie prędkości prasowania i szybkości narastania ciśnienia z precyzją, która zapewnia równomierny przepływ masy w celu wypełnienia gniazda formy przed rozpoczęciem znacznego utwardzania, minimalizując gradienty ciśnienia spowodowane przepływem, które powodują zmiany gęstości.

Program prasowania w sterowanej serwomechanizmem szybkiej prasie do klocków hamulcowych szynowych zazwyczaj obejmuje fazę powolnego zamykania na początku cyklu prasowania, podczas której płyta dociskowa zbliża się do formy z kontrolowaną niską prędkością, aby umożliwić rozpoczęcie rozprowadzania mieszanki pod niewielkim ciśnieniem, po której następuje faza kontrolowanego wzrostu ciśnienia, a następnie faza przebywania pod wysokim ciśnieniem, podczas której mieszanka utwardza ​​się pod maksymalnym ciśnieniem. Ten zoptymalizowany profil ciśnienia, wykonany z serwo precyzją, jest jednym z najskuteczniejszych narzędzi do osiągnięcia jednolitej gęstości w skomplikowanych geometriach form.

Współczynniki jednorodności gęstości: tabela porównawcza

Poniższa tabela podsumowuje główne czynniki wpływające na jednorodność gęstości w produkcji pras do klocków hamulcowych o dużej prędkości, wraz z uwagami na temat zaangażowanych mechanizmów inżynieryjnych i cech konstrukcyjnych odnoszących się do każdego czynnika.

Produkcja wytrzymałych i odpornych na zużycie klocków hamulcowych do zastosowań w kolei dużych prędkości nie polega po prostu na dociśnięciu odpowiedniego materiału z odpowiednią siłą, ale jest wynikiem precyzyjnie kontrolowanego procesu produkcyjnego, w którym każdy parametr cyklu prasowania przyczynia się do rozwoju właściwości mikrostrukturalnych i mechanicznych, które określają wydajność klocka hamulcowego. Zrozumienie, w jaki sposób szybka prasa do klocków hamulcowych szynowych przyczynia się do osiągnięcia wymaganej wytrzymałości i odporności na zużycie, pomaga producentom zrozumieć, dlaczego precyzja sterowania procesem jest tak bezpośrednio powiązana z wynikami wydajności produktu.

Związek między parametrami prasowania a właściwościami materiału

Właściwości mechaniczne termoutwardzalnego materiału ciernego, klasy materiału stosowanego w większości klocków hamulcowych do kolei dużych prędkości, kształtują się podczas procesu prasowania na gorąco, gdy spoiwo z żywicy termoutwardzalnej ulega sieciowaniu pod wpływem połączonego działania ciepła i ciśnienia. Stopień utwardzenia uzyskany podczas prasowania decyduje o twardości, wytrzymałości na ściskanie i stabilności termicznej gotowej klocka, natomiast gęstość osiągnięta podczas prasowania decyduje o jego odporności na zużycie i stabilności współczynnika tarcia przy długotrwałych obciążeniach hamujących.

Niedostateczne utwardzanie, które wynika z niewystarczającej temperatury prasowania, zbyt krótkiego czasu przebywania lub niewystarczającego ciśnienia, powoduje powstanie klocka hamulcowego o wytrzymałości i twardości mniejszej niż określona, ​​który jest bardziej podatny na zeszklenie powierzchni i pękanie zmęczeniowe w wyniku powtarzających się cykli hamowania z dużą energią. Nadmierne utwardzanie spowodowane nadmierną temperaturą lub przedłużonym przebywaniem może powodować degradację żywicy i porowatość, co zmniejsza zarówno wytrzymałość, jak i odporność na zużycie. Optymalne okno prasowania, czyli połączenie temperatury, ciśnienia i czasu, które pozwala uzyskać w pełni utwardzone klocki hamulcowe przy maksymalnej gęstości bez degradacji, jest wąskie, a utrzymanie procesu w tym oknie konsekwentnie wymaga precyzyjnej kontroli temperatury i ciśnienia, którą zapewniają wysokiej jakości prasy do klocków hamulcowych szynowych o dużej prędkości.

Zoptymalizowany proces formowania mieszanki materiału ciernego

Proces formowania mieszanki ciernej klocków hamulcowych do kolei dużych prędkości obejmuje coś więcej niż zwykłe ściskanie. Gdy prasa zamyka się i wzrasta ciśnienie, mieszanka przechodzi złożoną sekwencję zmian fizycznych: luźne cząstki proszku zagęszczają się i zaczynają płynąć, uwięzione powietrze jest usuwane przez otwory wentylacyjne formy, żywica termoutwardzalna mięknie i zaczyna zwilżać włókna wzmacniające i cząstki wypełniacza, a na koniec żywica ulega sieciowaniu po osiągnięciu temperatury utwardzania. Każdy z tych etapów wymaga określonych warunków procesu, kontrolowanej prędkości prasowania podczas zagęszczania, odpowiedniej geometrii odpowietrzania, wystarczającej płynności na etapie przepływu oraz utrzymywania ciśnienia i temperatury na etapie utwardzania, co należy uwzględnić zarówno w projekcie formy, jak i programie cyklu prasy.

A prasa do klocków hamulcowych o dużej prędkości z w pełni programowalnym profilem prasowania umożliwia inżynierowi procesu zdefiniowanie odrębnych warunków dla każdego etapu tej sekwencji: faza powolnego zamykania dla wstępnego zagęszczania, kontrolowana rampa ciśnienia dla fazy przepływu, maksymalne ciśnienie stosowane podczas utwardzania oraz kontrolowana szybkość dekompresji, aby zapobiec rozwarstwieniu lub sprężynowaniu utwardzonej części. Ten poziom możliwości sterowania procesem odróżnia szybkobieżną prasę do klocków hamulcowych szynowych zaprojektowaną do danego zastosowania od zwykłej prasy, która jest fizycznie zdolna do wytworzenia wymaganej siły.

Obróbka cieplna po prasowaniu i jej rola w właściwościach końcowych

W niektórych procesach produkcji klocków hamulcowych do kolei dużych prędkości, po pierwotnej operacji prasowania następuje obróbka cieplna po prasowaniu, zwana także utwardzaniem uzupełniającym lub odpuszczaniem, podczas której sprasowane klocki są utrzymywane w podwyższonej temperaturze w piecu przez określony czas w celu zakończenia reakcji sieciowania i złagodzenia naprężeń wewnętrznych powstających podczas prasowania. Ten etap wtórnego utwardzania wydłuża efektywny czas utwardzania poza praktyczny czas trwania samego cyklu prasy, umożliwiając osiągnięcie wyższego stopnia utwardzenia niż samo prasowanie na gorąco w ekonomicznie opłacalnych czasach cyklu.

Rola szybkiej prasy do klocków hamulcowych szynowych w umożliwieniu skutecznego utwardzania wtórnego rozpoczyna się już podczas samej operacji prasowania: klocek, który wchodzi do pieca do utwardzania końcowego z jednolitą gęstością, całkowitą konsolidacją powierzchni i wystarczającym wstępnym utwardzeniem z etapu prasowania na gorąco, uzyska bardziej jednolite i kompletne właściwości końcowe po obróbce dotwardzającej niż klocek o zmiennej gęstości lub nieodpowiednim utwardzeniu wstępnym w wyniku źle kontrolowanej operacji prasowania. Jakość procesu w prasie jest zatem warunkiem wstępnym jakości procesu w późniejszym etapie obróbki cieplnej.

Weryfikacja jakości i identyfikowalność w produkcji podkładek o wysokiej wytrzymałości

Zapewnienie, że każdy wyprodukowany klocek hamulcowy do kolei dużych prędkości spełnia wymagania dotyczące wytrzymałości i odporności na zużycie określone w jego specyfikacji, wymaga nie tylko kontroli procesu podczas produkcji, ale systematycznej weryfikacji jakości w wielu punktach kontroli materiałów przychodzących, kontroli wymiarów i masy w trakcie procesu oraz testów mechanicznych gotowej części w połączeniu z systemem identyfikowalności, który łączy każdy testowany klocek z określonymi parametrami procesu, w ramach którego został wyprodukowany.

Jako profesjonalna fabryka pras do klocków hamulcowych do szyn szybkobieżnych zaopatrująca zarówno krajowych, jak i międzynarodowych producentów komponentów kolejowych, Ningbo Delidong Machinery Technology Co., Ltd. projektuje swoje prasy ze zintegrowaną rejestracją danych i obsługą identyfikowalności w standardzie, a nie opcjonalnymi dodatkami odzwierciedlającymi zrozumienie firmy, że zarządzanie danymi procesowymi stanowi integralną część systemu jakości w produkcji komponentów kolejowych o krytycznym znaczeniu dla bezpieczeństwa. Długoterminowe partnerstwo firmy Delidong z głównymi producentami elementów hamulcowych i jej dobra reputacja w branży, poparta członkostwem w Radzie Chińskiego Stowarzyszenia Materiałów Tarciowych, odzwierciedlają osiągnięcia firmy Delidong w rzeczywistych środowiskach produkcyjnych kolei dużych prędkości. Dla producentów poszukujących szybkiej prasy do klocków hamulcowych do szyn, która zapewnia zarówno parametry techniczne wymagane do produkcji klocków spełniających najbardziej rygorystyczne normy bezpieczeństwa kolei, jak i wydajność produkcji niezbędną do utrzymania konkurencyjności na rynkach światowych, połączenie możliwości inżynieryjnych, jakości produkcji i wszechstronnego wsparcia posprzedażnego firmy Delidong Machinery stanowi przekonujące i sprawdzone rozwiązanie.
