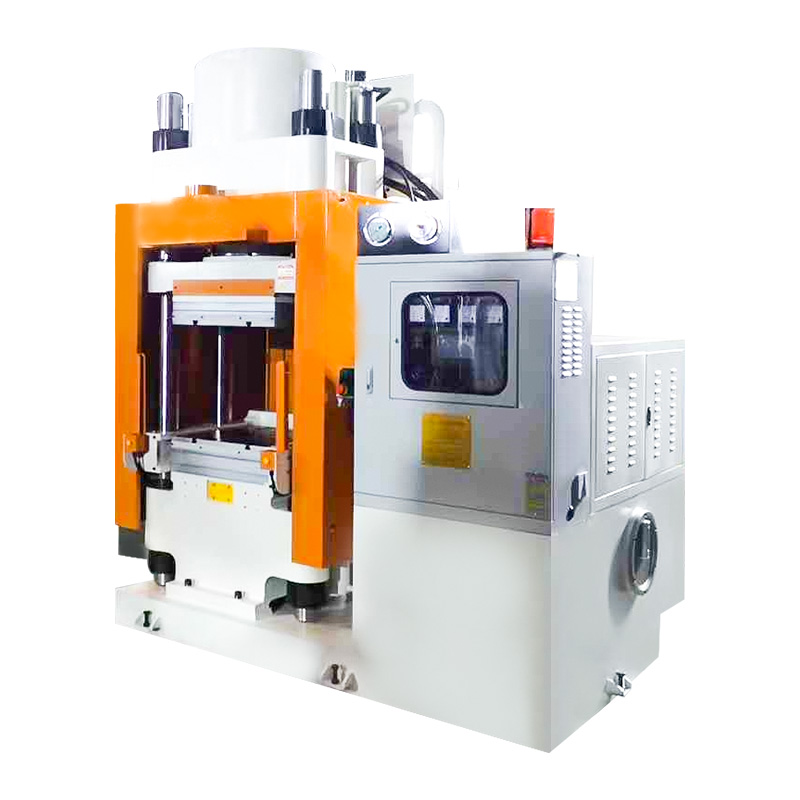

Maszyna do formowania na zimno

W procesie produkcyjnym ciernych klocków hamulcowych formowanie na zimno zajmuje krytyczną pozycję pośrednią pomiędzy przygotowaniem surowca a końcowym utwardzaniem w prasie na gorąco. A maszyna do formowania na zimno to wyspecjalizowany sprzęt przeznaczony do zagęszczania luźnej mieszanki materiału ciernego w spójną, stabilną wymiarowo preformę pod kontrolowanym ciśnieniem hydraulicznym w temperaturze otoczenia lub w jej pobliżu, bez podwyższonego ciepła, które napędza utwardzanie żywicy termoutwardzalnej w końcowym etapie prasowania na gorąco. Zrozumienie, co robi maszyna do formowania na zimno i dlaczego ten etap pośredni jest tak cenny w produkcji wysokiej jakości klocków hamulcowych, jest punktem wyjścia do docenienia jej roli w całym procesie produkcyjnym.

Mieszanka materiału ciernego stosowana do produkcji klocków hamulcowych jest złożoną mieszaniną włókien wzmacniających, modyfikatorów tarcia, środków smarnych, materiałów ściernych i spoiw z żywicy termoutwardzalnej, zwykle po zmieszaniu w postaci proszku lub granulatu. W tym luźnym stanie związek ma słabą stabilność wymiarową i bardzo zmienną gęstość lokalną, co czyni go nieodpowiednim do bezpośredniego ładowania do formy do prasowania na gorąco bez wstępnego zagęszczenia. Bezpośrednie ładowanie sypkiej masy do formy do prasowania na gorąco może skutkować nierównym wypełnieniem, uwięzieniem powietrza i gradientami ciśnienia podczas cyklu prasowania na gorąco, co powoduje zmiany gęstości utwardzonej poduszki. Maszyna do formowania na zimno rozwiązuje ten problem, wstępnie konsolidując związek w stabilną preformę przed wprowadzeniem go do prasy na gorąco, tworząc warunki dla jednolitej gęstości i pozbawionego defektów utwardzania w końcowym etapie.

Cykl formowania na zimno: krok po kroku

Cykl operacyjny A maszyna do formowania na zimno rozpoczyna się od kontrolowanego załadowania dokładnie odważonego ładunku materiału ciernego do gniazda formy. Dokładność masy ładunku na tym etapie polega na tym, że krytyczne wahania masy ładunku przekładają się bezpośrednio na zmiany grubości i gęstości gotowej preformy, które następnie są przenoszone przez etap utwardzania w prasie na gorąco do gotowego klocka hamulcowego. Wysokiej jakości maszyny do formowania na zimno wykorzystują zautomatyzowane systemy ważenia i dozowania, które dostarczają ładunki złożone w wąskich tolerancjach wagowych, eliminując zmienność wynikającą z ręcznego ładowania.

Po naładowaniu formy maszyna do formowania na zimno zamyka płytę dociskową na formie z kontrolowaną prędkością, stopniowo wywierając ciśnienie hydrauliczne na powierzchnię mieszanki. W początkowej fazie prasowania luźne cząstki mieszanki układają się i łączą razem, w wyniku czego eliminowane są puste przestrzenie międzycząstkowe. Powietrze uwięzione w mieszance musi mieć możliwość ucieczki przez system odpowietrzania formy w tej fazie. Zbyt szybkie zamknięcie prasy zatrzymuje powietrze w wyprasce, tworząc defekty porowatości, które przetrwają etap utwardzania w prasie na gorąco i pojawiają się jako słabe punkty w gotowym klocu hamulcowym.

W miarę kontynuowania prasowania i zamykania pustych przestrzeni międzycząstkowych, ciśnienie wymagane do osiągnięcia dalszego zagęszczenia szybko wzrasta. Maszyna do formowania na zimno przykłada określone maksymalne ciśnienie, zwykle w zakresie od 50 do 200 megapaskali, w zależności od składu mieszanki i specyfikacji podkładki, i utrzymuje to ciśnienie przez kontrolowany okres przebywania, który umożliwia całkowitą konsolidację cząstek mieszanki. Pod koniec okresu przebywania prasa jest zwalniana z kontrolowaną szybkością dekompresji, a uformowana preforma jest wyrzucana z formy, gotowa do przeniesienia do etapu utwardzania w prasie na gorąco. Cały cykl formowania na zimno trwa zwykle od 15 do 60 sekund na każdą wnękę, co sprawia, że ​​jest to operacja o dużej przepustowości, którą można dopasować do wydajności wielu dalszych jednostek prasy na gorąco.

Kluczowe elementy maszyny do formowania na zimno

Główne elementy funkcjonalne maszyny do formowania na zimno obejmują agregat hydrauliczny, ramę prasy i zespół płyty dociskowej, system formy i wyrzutu, system sterowania oraz interfejs ładowania i dozowania mieszanki. Jednostka hydrauliczna generuje kontrolowane ciśnienie, które napędza operację prasowania, a jej specyfikacja maksymalnego ciśnienia znamionowego, natężenia przepływu, typu zaworu sterującego i układu chłodzenia określa zdolność maszyny do wykonywania precyzyjnych profili ciśnienia w zakresie rozmiarów form i typów mieszanek.

Rama prasy musi zapewniać sztywność konstrukcyjną niezbędną do przeniesienia pełnej znamionowej siły hydraulicznej na formę bez ugięcia, zachowując równoległość płyt w całym suwie prasowania. Konstrukcja kolumny prowadzącej i precyzja, podobnie jak we wszystkich zastosowaniach pras, mają kluczowe znaczenie dla osiągnięcia spójności wyrównania płyt dociskowych, której wymaga jednolita gęstość preform. System wyrzucania formy, który wypycha uformowaną preformę z gniazda formy na koniec cyklu prasy, nie uszkadzając jej powierzchni ani krawędzi, musi być zaprojektowany pod kątem specyficznej geometrii preformy i właściwości materiału poddawanego obróbce, ponieważ preformy na tym etapie procesu są delikatne mechanicznie i łatwo ulegają uszkodzeniu w wyniku nadmiernej siły wyrzutu lub źle ustawionych kołków wyrzutowych.

Prasowanie na zimno a bezpośrednie tłoczenie na gorąco: kiedy formowanie na zimno dodaje wartości

Nie wszystkie procesy produkcji klocków hamulcowych obejmują dedykowany etap formowania na zimno, niektórzy producenci tłoczą bezpośrednio z luźnej mieszanki do formy do prasowania na gorąco w operacji jednoetapowej. Zrozumienie, kiedy formowanie na zimno dodaje wartości wystarczającej, aby uzasadnić dodatkowy etap procesu i inwestycję w sprzęt, jest ważnym czynnikiem dla inżynierów produkcji projektujących lub optymalizujących linię produkcyjną klocków hamulcowych. Formowanie na zimno zapewnia największą wartość w zastosowaniach, w których mieszanka materiału ciernego ma słabą charakterystykę płynięcia, co uniemożliwia równomierne wypełnienie formy pod bezpośrednim obciążeniem przez prasę na gorąco, gdzie geometria klocka hamulcowego jest złożona ze znacznymi zmianami grubości lub głębokimi wgłębieniami powodującymi zróżnicowane wypełnienie, gdzie wielkość produkcji jest na tyle duża, że ​​korzyść w zakresie przepustowości wstępnie uformowanych wsadów szybciej ładowanych do form do prasowania na gorąco przewyższa dodatkowy etap procesu lub gdy wymagana specyfikacja wymaga najwyższej możliwej jednorodności gęstości i mikrostruktury. W przypadku wysokiej jakości produkcji klocków hamulcowych w samochodach, pojazdach użytkowych i kolejnictwie zazwyczaj mają zastosowanie wszystkie te warunki, co wyjaśnia powszechne zastosowanie maszyn do formowania na zimno w wiodących zakładach produkcyjnych w branży.

Równomierny rozkład materiału, równomierne rozmieszczenie wszystkich składników złożonych w całej objętości uformowanej preformy, przy stałej lokalnej gęstości i składzie w każdym punkcie, to podstawowy wynik jakości, jaki musi zapewnić maszyna do formowania na zimno. Osiągnięcie prawdziwej jednorodności wymaga starannego zarządzania całym procesem, od przygotowania mieszanki poprzez załadunek formy, prasowanie i wyrzucanie, przy czym cechy konstrukcyjne maszyny współdziałają w celu stworzenia warunków sprzyjających równomiernej dystrybucji na każdym etapie.

Projektowanie form i jego wkład w jednolitość dystrybucji

Forma zastosowana w maszynie do tłoczenia na zimno nie jest pojemnikiem pasywnym, jej konstrukcja aktywnie wpływa na rozkład masy podczas prasowania. Geometria wnęki formy musi być zaprojektowana w taki sposób, aby masa wypełniała równomiernie wszystkie obszary po zamknięciu prasy, bez tworzenia preferowanych ścieżek przepływu, które koncentrowałyby masę w niektórych obszarach, pozostawiając inne stosunkowo rzadkie. W przypadku geometrii klocków hamulcowych ze skosami, szczelinami lub elementami mocującymi projekt formy musi uwzględniać sposób, w jaki mieszanka przepływa wokół tych elementów pod obciążeniem ściskającym i zapewniać równomierne przenoszenie nacisku na wszystkie powierzchnie.

Odpowietrzanie formy jest równie ważne dla równomierności dystrybucji. Gdy prasa zamyka się, a puste przestrzenie międzycząstkowe zapadają się, powietrze musi mieć możliwość szybkiej i równomiernej ucieczki przez system wentylacyjny formy. Nieodpowiednie odpowietrzanie powoduje przeciwciśnienie, które utrudnia konsolidację związku w słabo wentylowanych obszarach, powodując lokalne braki w gęstości. Wysokiej jakości formy do maszyn do formowania na zimno obejmują starannie zaprojektowane kanały wentylacyjne lub spiekane wkładki wentylacyjne, które umożliwiają swobodną ucieczkę powietrza podczas prasowania, nie pozwalając na wytłaczanie mieszanki z wnęki formy.

Kontrolowana prędkość prasowania i jej wpływ na przepływ mieszanki

Prędkość, z jaką maszyna do formowania na zimno wywiera nacisk na mieszankę, ma bezpośredni i znaczący wpływ na równomierność dystrybucji mieszanki w formie. Jeśli prasa zamyka się zbyt szybko, masa nie ma czasu na wypłynięcie, aby wypełnić odległe obszary wnęki formy przed rozpoczęciem konsolidacji, co powoduje gradienty gęstości pomiędzy dobrze wypełnionymi obszarami centralnymi a słabo wypełnionymi obszarami peryferyjnymi. Szybkie prasowanie zatrzymuje również powietrze w wyprasce, zanim będzie mogło ono uciec przez system wentylacyjny, tworząc porowatość, która utrzymuje się przez cały etap utwardzania w prasie na gorąco.

A maszyna do formowania na zimno z programowalną kontrolą prędkości prasowania umożliwia inżynierowi prasy zdefiniowanie wielofazowego profilu prasowania: powolna faza wstępna, która pozwala na rozpoczęcie rozprowadzania masy pod niewielkim ciśnieniem, kontrolowana faza pośrednia, która kontynuuje rozprowadzanie podczas inicjowania konsolidacji, oraz końcowa faza wysokiego ciśnienia, w której osiąga się docelową gęstość preformy. To oparte na profilach podejście do zarządzania prędkością prasowania jest jednym z najskuteczniejszych narzędzi pozwalających uzyskać równomierny rozkład w szerokim zakresie składów złożonych i geometrii form.

Współczynniki wydajności jednolitej dystrybucji: tabela porównawcza

Poniższa tabela podsumowuje kluczowe czynniki wpływające na równomierność dystrybucji materiału w operacjach maszyny do formowania na zimno, identyfikując mechanizm każdego efektu oraz cechy projektu lub procesu, które go dotyczą.

Rola przygotowania mieszanki we wspieraniu równomierności dystrybucji

Równomierna dystrybucja materiału na wyjściu maszyny do formowania na zimno rozpoczyna się na etapie przygotowania mieszanki. Mieszanka materiału ciernego, która została równomiernie wymieszana, a wszystkie składniki równomiernie rozmieszczone w całej partii, stanowi warunek początkowy, który pozwala maszynie do formowania na zimno zapewnić jednolitą jakość preformy. Mieszanka wykazująca segregację, w której cięższe cząstki oddzielają się od lżejszych podczas przechowywania lub obsługi, daje preformy o zróżnicowanym składzie, który wpływa na właściwości tarcia i zużycia niezależnie od tego, jak dobrze wykonana jest operacja prasowania. Dlatego maszyna do formowania na zimno działa najskuteczniej jako część kompletnego systemu procesowego, w którym praktyki przygotowania mieszanki i postępowania z nią mają na celu utrzymanie jednorodności mieszanki aż do momentu załadowania formy.

Pytanie, dlaczego prasowanie w niskiej temperaturze, w przeciwieństwie do bezpośredniego prasowania na gorąco mieszanki w jednym etapie w wysokiej temperaturze, pozwala uzyskać mocniejsze i bardziej niezawodne klocki hamulcowe, trafia do sedna inżynierii materiałowej dotyczącej termoutwardzalnych kompozytów ciernych. Odpowiedź wiąże się ze sposobem, w jaki systemy żywic termoutwardzalnych reagują na łączne zastosowanie ciepła i ciśnienia oraz szczególnymi zaletami polegającymi na tym, że oddzielenie tych dwóch wejść procesowych poprzez zastosowanie najpierw ciśnienia w niskiej temperaturze, a następnie podanie ciepła podczas kolejnego dedykowanego etapu utwardzania, zapewnia osiągnięcie najwyższej możliwej gęstości i integralności strukturalnej gotowego podkładu.

Zachowanie żywicy termoutwardzalnej w niskiej i wysokiej temperaturze

Żywice termoutwardzalne Układy spoiw stosowane w praktycznie wszystkich wysokowydajnych mieszankach klocków hamulcowych podlegają charakterystycznemu zachowaniu lepkości w temperaturze, które ma kluczowe znaczenie dla zrozumienia, dlaczego prasowanie w niskiej temperaturze jest korzystne. W temperaturze pokojowej większość żywic termoutwardzalnych ma postać stałą lub półstałą, o dużej lepkości, która uniemożliwia znaczne płynięcie. Wraz ze wzrostem temperatury żywica przechodzi przez fazę mięknienia, w której lepkość spada, a żywica staje się wystarczająco płynna, aby zwilżyć powierzchnie włókien wzmacniających i cząstek wypełniacza oraz płynnąć pod ciśnieniem. W wyższych temperaturach rozpoczyna się reakcja sieciowania i żywica nieodwracalnie przekształca się z lepkiej cieczy w sztywne, termoutwardzalne ciało stałe.

W jednoetapowym procesie bezpośredniego prasowania na gorąco masa jest ładowana do podgrzewanej formy, gdzie jest jednocześnie prasowana i utwardzana. Problem z tym podejściem polega na tym, że żywica zaczyna utwardzać się, zanim związek będzie miał możliwość całkowitego skonsolidowania się i osiągnięcia maksymalnej gęstości pod ciśnieniem. Po rozpoczęciu utwardzania rosnąca lepkość żywicy stawia opór przepływowi potrzebnemu do całkowitego zagęszczenia, a wszelkie puste przestrzenie lub strefy o małej gęstości obecne na początku utwardzania zostają zablokowane w strukturze gotowego podkładu. Maszyna do formowania na zimno pozwala uniknąć tego problemu poprzez konsolidację związku do maksymalnej gęstości przed wystąpieniem jakiegokolwiek utwardzenia, zapewniając, że etap utwardzania poprzez prasowanie na gorąco rozpoczyna się od w pełni gęstej, pozbawionej pustych przestrzeni preformy, a nie luźnego, częściowo skonsolidowanego wsadu.

Redukcja defektów poprzez konsolidację wstępną

Wady najczęściej obserwowane w klockach hamulcowych wyprodukowanych bez etapu tłoczenia na zimno, czyli porowatość, rozwarstwienie, puste przestrzenie powierzchniowe i pęknięcia wewnętrzne, są związane z niepełną konsolidacją podczas fazy prasowania. Dzięki zastosowaniu kontrolowanego ciśnienia do związku w niskiej temperaturze w maszynie do formowania na zimno przed rozpoczęciem utwardzania, defekty te są eliminowane u ich źródła. Porowatość jest wyeliminowana, ponieważ cały czas przebywania w cyklu prasowania na zimno jest dostępny do usunięcia powietrza i zamknięcia pustych przestrzeni bez konkurencyjnego efektu utwardzania żywicy, który mógłby zamrozić puste przestrzenie na miejscu. Tendencja do rozwarstwiania jest zmniejszona, ponieważ preforma wchodzi do prasy na gorąco jako spójnie związana wypraska, a nie luźny ładunek, który musi być jednocześnie skonsolidowany i związany.

Poprawa wytrzymałości osiągnięta dzięki wstępnej konsolidacji metodą tłoczenia na zimno jest mierzalna i znacząca. Klocki hamulcowe produkowane metodą tłoczenia na zimno, a następnie utwardzania na gorąco wykazują stale wyższą wytrzymałość na ściskanie, wyższą wytrzymałość na ścinanie na linii łączenia materiału ciernego z płytką nośną oraz lepszą odporność na pękanie zmęczeniowe cieplne w porównaniu z równoważnymi klockami wytwarzanymi przez bezpośrednie prasowanie na gorąco. Te ulepszenia właściwości bezpośrednio przekładają się na dłuższą żywotność, bardziej spójną skuteczność hamowania przez cały okres użytkowania klocka i mniejsze ryzyko przedwczesnej awarii w wymagających zastosowaniach.

Zoptymalizowane utwardzanie w kolejnym etapie prasowania na gorąco

Kiedy w pełni skonsolidowana, prasowana na zimno preforma jest ładowana do formy do prasowania na gorąco, proces utwardzania rozpoczyna się od znacznie korzystniejszych warunków początkowych, niż jest to możliwe w przypadku wsadu sypkiego związku. Żywica została już doprowadzona do ścisłego kontaktu ze wszystkimi włóknami wzmacniającymi i cząstkami wypełniacza podczas konsolidacji poprzez prasowanie na zimno, tak że po przyłożeniu ciepła żywica może natychmiast rozpocząć sieciowanie bez konieczności uprzedniego zwilżania wcześniej wysuszonych powierzchni. Oznacza to, że cykl prasowania na gorąco może być krótszy i można w nim zastosować bardziej precyzyjnie kontrolowany profil temperatury, zoptymalizowany pod kątem utwardzania, a nie jednoczesnego konsolidacji i utwardzania, co z kolei pozwala uzyskać bardziej równomiernie utwardzony pad o bardziej stałych właściwościach mechanicznych.

Ningbo Delidong Machinery Technology Co., Ltd ., profesjonalista Producenci maszyn do formowania na zimno mając rozległe doświadczenie w sprzęcie do produkcji materiałów ciernych, projektuje swoje maszyny do formowania na zimno specjalnie w celu optymalizacji warunków wstępnej konsolidacji, które umożliwiają uzyskanie doskonałego wyniku utwardzania przez prasowanie na gorąco. Doświadczenie inżynieryjne firmy, poparte wieloma patentami na wynalazki i jej status krajowego przedsiębiorstwa high-tech, znajduje odzwierciedlenie w precyzyjnej kontroli ciśnienia, programowalnych profilach tłoczenia i zautomatyzowanych systemach ładowania mieszanek wbudowanych w asortyment maszyn do formowania na zimno.

Długoterminowa wytrzymałość i odporność na zużycie: zaleta tłoczenia na zimno

Poprawa wytrzymałości uzyskana poprzez tłoczenie na zimno wykracza poza początkowe właściwości mechaniczne gotowej podkładki i wpływa również na to, jak właściwości podkładki zmieniają się w trakcie jej okresu użytkowania. Okładzina o wyższej gęstości początkowej i pełniejszym, jednolitym utwardzeniu żywicy jest bardziej odporna na zmęczenie ściskające, które gromadzi się w klockach hamulcowych w wyniku powtarzających się cykli hamowania z dużą energią. Gęstsza, pozbawiona pustych przestrzeni mikrostruktura jest odporna na mechanizmy inicjacji i propagacji pęknięć, które powodują postępującą utratę wytrzymałości w trakcie użytkowania, utrzymując integralność strukturalną podkładki przez dłuższy czas jej całkowitego okresu użytkowania.

Odporność na zużycie jest również korzystna dzięki ulepszonej mikrostrukturze uzyskanej poprzez tłoczenie na zimno. Większa gęstość oznacza, że ​​powierzchnia cierna przedstawia więcej materiału na jednostkę powierzchni powierzchni styku hamulca, zmniejszając stopień zużycia na cykl hamowania. Bardziej równomierny rozkład twardych cząstek ściernych w całym przekroju klocka zapewnia, że ​​powierzchnia cierna utrzymuje stałą topografię powierzchni podczas zużycia, zamiast tworzyć zlokalizowane strefy twarde i miękkie, które powodują nierównomierne zużycie i niestabilność współczynnika tarcia. W zastosowaniach, w których kluczowym wymogiem jest stała, przewidywalna trwałość klocków hamulcowych, tak jak ma to miejsce w pełnym zakresie zastosowań w samochodach, pojazdach użytkowych i kolejnictwie, wkład maszyny do tłoczenia na zimno w odporność na zużycie jest bezpośrednią i praktycznie znaczącą korzyścią.

Jako profesjonalna fabryka maszyn do formowania na zimno z dużym doświadczeniem w zaopatrywaniu producentów elementów hamulców zarówno w kraju, jak i za granicą, Ningbo Delidong Machinery Technology Co., Ltd. łączy możliwości inżynieryjne z responsywnym wsparciem serwisowym posprzedażowym, obejmującym instalację, szkolenia i dostępność części zamiennych, aby zapewnić klientom pełne korzyści w zakresie wydajności sprzętu do formowania na zimno przez cały okres jego eksploatacji. Członkostwo firmy w stowarzyszeniu China Friction Material Association i długoletnie partnerstwa branżowe odzwierciedlają praktyczną walidację jej maszyn do formowania na zimno w rzeczywistych środowiskach produkcyjnych, co czyni ją niezawodnym partnerem dla producentów pragnących podnieść jakość klocków hamulcowych poprzez zaprojektowaną procesowo wstępną konsolidację w procesie tłoczenia na zimno.
