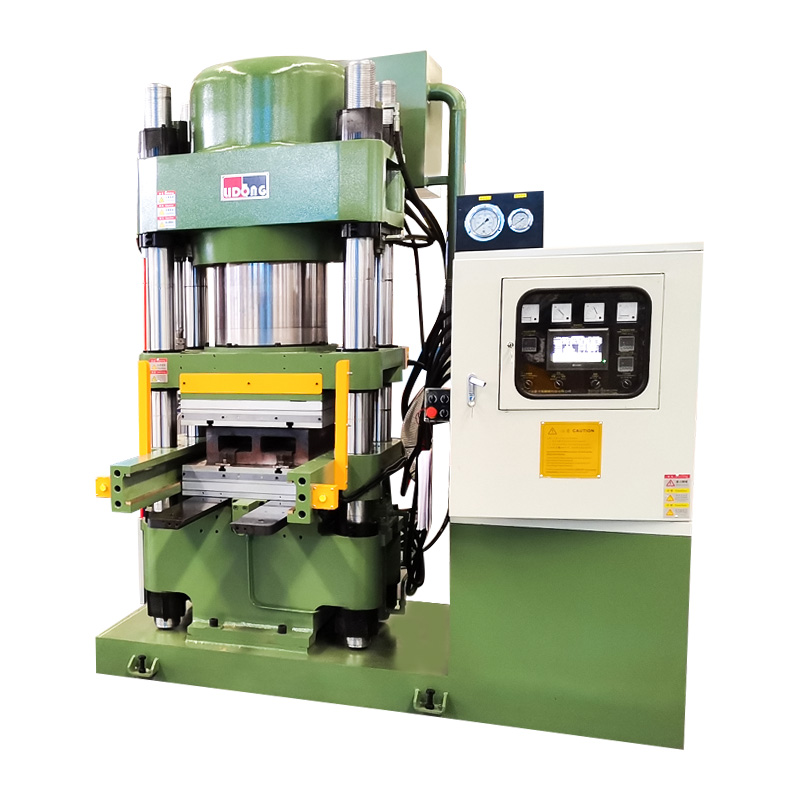

Prasa do szczęk hamulcowych pociągu

A prasa do szczęk hamulcowych pociągu to kluczowy element wyposażenia produkcyjnego, którego wydajność bezpośrednio determinuje jakość, konsystencję i długoterminową niezawodność produkowanych szczęk hamulcowych. Szczęki hamulcowe pociągu działają pod ekstremalnymi naprężeniami mechanicznymi, pochłaniając energię kinetyczną mocno obciążonych pojazdów szynowych poruszających się z dużą prędkością, a konsekwencje eksploatacji szczęk hamulcowych niespełniających norm mogą być poważne. To sprawia, że ​​wybór odpowiedniej prasy szczęk hamulcowych do pociągu jest jedną z najważniejszych decyzji zakupowych, jakie może podjąć producent podzespołów hamulcowych. Zrozumienie, które cechy są naprawdę istotne i dlaczego, jest podstawą podjęcia świadomej decyzji o zakupie.

Podstawową funkcją prasy szczęk hamulcowych pociągu jest przykładanie kontrolowanego, stałego ciśnienia hydraulicznego do kompozytu lub mieszanki materiału ciernego umieszczonego w precyzyjnie obrobionej formie, formując z materiału gotowy klocek hamulcowy o właściwej gęstości, wymiarach i właściwościach mechanicznych. Każda cecha konstrukcyjna wysokiej jakości prasy szczękowej hamulca pociągowego jest zorientowana na osiągnięcie tego wyniku w sposób niezawodny, powtarzalny i przy minimalnej ilości odpadów w długich seriach produkcyjnych. Cechy odróżniające maszyny o wysokiej wydajności od odpowiednich można pogrupować w cztery główne kategorie: konstrukcja układu ciśnieniowego, sztywność konstrukcyjna, wydajność układu sterowania i kompatybilność form.

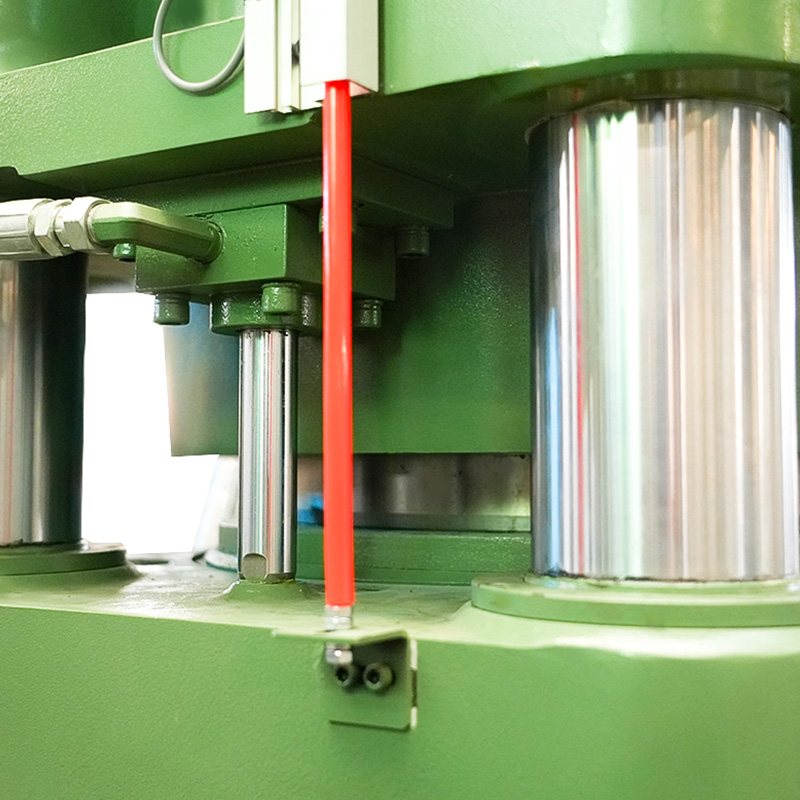

Projekt układu ciśnieniowego: technologia pływającego cylindra olejowego

Hydrauliczny układ ciśnieniowy jest sercem każdej prasy szczęk hamulcowych pociągu, a konstrukcja układu cylindrów olejowych jest najbardziej znaczącym technicznie wyróżnikiem pomiędzy konkurencyjnymi produktami. Konwencjonalne prasy wykorzystują cylindry o stałym położeniu, które przykładają siłę z jednego kierunku, co stwarza nieodłączne ryzyko nierównomiernego rozkładu ciśnienia na powierzchni czołowej formy, szczególnie w formach wielogniazdowych używanych do produkcji na dużą skalę. Ta nierówność objawia się zmianami gęstości gotowego klocka hamulcowego, co z kolei powoduje niespójną charakterystykę zużycia i potencjalnie przedwczesną awarię w eksploatacji.

Konstrukcja pływającego cylindra olejowego zasadniczo rozwiązuje to ograniczenie. W układzie pływającego cylindra cylinder może samoczynnie ustawiać się w stosunku do powierzchni formy pod wpływem nacisku, automatycznie kompensując drobne różnice w grubości materiału, zużyciu formy i tolerancjach wymiarowych, które kumulują się z biegiem czasu w dowolnym środowisku produkcyjnym. Rezultatem jest rozkład ciśnienia, który pozostaje spójny na całej powierzchni formy przez cały cykl prasowania, niezależnie od konkretnego stanu poszczególnych form lub niewielkich różnic, które nieuchronnie powstają pomiędzy partiami produkcyjnymi. W przypadku produkcji klocków hamulcowych pociągów, gdzie wymagania dotyczące spójności wymiarowej i gęstości są ściśle określone, konstrukcja pływającego cylindra olejowego nie jest cechą luksusową, ale podstawową koniecznością inżynieryjną.

Sztywność strukturalna i konstrukcja ramy

Rama prasy szczęk hamulcowych pociągu musi wytrzymywać pełną hydrauliczną siłę docisku przy znikomym ugięciu podczas milionów cykli prasy w całym okresie eksploatacji sprzętu. Ugięcie ramy pod obciążeniem jest wrogiem stałej jakości produktu: nawet niewielkie ugięcie ramy prasy przekłada się bezpośrednio na nieregularność rozkładu nacisku na powierzchni czołowej formy. Wysokiej jakości prasy szczęk hamulcowych pociągów wykorzystują spawaną stalową konstrukcję ramy o dużej grubości z precyzyjnie obrobionymi kolumnami prowadzącymi i płytami dociskowymi, które utrzymują tolerancje wyrównania przy pełnym obciążeniu znamionowym.

Układ kolumn prowadzących, zazwyczaj składający się z czterech kolumn rozmieszczonych w rogach płyty prasy, jest szczególnie ważny dla utrzymania równoległego ustawienia płyt podczas całego suwu prasy. Średnica kolumny, twardość powierzchni i konstrukcja układu smarowania przyczyniają się do długoterminowego utrzymania dokładności osiowania. W dobrze zaprojektowanej prasie szczęk hamulcowych pociągu zużycie kolumny prowadzącej jest przewidywalne i możliwe do kontrolowania poprzez planową konserwację, a nie nieprzewidywalne źródło zmian jakości produktu.

Możliwości systemu sterowania i programowalność procesu

Nowoczesne prasy szczęk hamulcowych pociągów są wyposażone w programowalne systemy sterowania, które umożliwiają operatorom definiowanie i przechowywanie kompletnych programów prasowania określających profile ciśnienia hydraulicznego, ustawienia temperatury, czas trwania prasowania, czas przebywania przy maksymalnym ciśnieniu i szybkości dekompresji. Możliwość precyzyjnego przechowywania i przywoływania tych programów jest niezbędna w środowiskach produkcyjnych, w których na tej samej maszynie produkowanych jest wiele szczęk hamulcowych o różnych specyfikacjach i gdzie spójność procesu między zmianami i operatorami jest wymogiem jakościowym.

Zaawansowane systemy sterowania oparte na sterownikach PLC z interfejsami dotykowymi umożliwiają precyzyjne ustawianie parametrów procesu, monitorowanie ich w czasie rzeczywistym i automatyczne rejestrowanie w celu zapewnienia identyfikowalności jakości. Systemy alarmowe i wykrywające błędy, które identyfikują odchylenia od zaprogramowanych parametrów podczas cyklu prasowania i zatrzymują maszynę przed wyprodukowaniem wadliwej części, stanowią istotną funkcję zapewnienia jakości, która zmniejsza koszty złomowania i poprawek w produkcji wielkoseryjnej.

Kompatybilność form i systemy szybkiej wymiany

Prasa do szczęk hamulcowych pociągu jest tak wszechstronna, jak jej zdolność do dostosowania się do szeregu konfiguracji form wymaganych w produkcji zgodnie ze specyfikacjami szczęk hamulcowych. Kluczowe kwestie obejmują maksymalny rozmiar formy, jaki może przyjąć maszyna, dostęp światła dziennego pomiędzy płytami dociskowymi, gdy prasa jest całkowicie otwarta, powierzchnię płyty oraz zastosowany system mocowania i wyrównywania formy. Systemy szybkiej wymiany form ze znormalizowanymi interfejsami montażowymi, hydraulicznym mocowaniem formy i wstępnie ustawionymi funkcjami wyrównywania znacznie skracają czas wymiany formy w porównaniu z ręcznymi systemami mocowania śrubowego, co ma bezpośredni wpływ na elastyczność planowania produkcji i ogólną efektywność sprzętu.

Stały rozkład ciśnienia jest prawdopodobnie najważniejszym wymogiem wydajności prasy szczęk hamulcowych pociągu, ponieważ jest to mechanizm fizyczny, za pomocą którego ustalane są wszystkie kluczowe atrybuty jakościowe dokładności wymiarowej gotowego klocka hamulcowego, gęstości materiału, wytrzymałości mechanicznej i charakterystyki zużycia. Zrozumienie zasad inżynieryjnych stojących za spójnością ciśnienia w konstrukcji pras ujawnia, dlaczego pewne cechy techniczne nie podlegają negocjacjom w wysokiej jakości sprzęcie produkcyjnym.

Fizyka rozkładu ciśnienia w formowaniu tłocznym

Kiedy A prasa do szczęk hamulcowych pociągu zamyka się na obciążonej formie, siła hydrauliczna wywierana przez cylinder musi być równomiernie przenoszona przez płytę dociskową i konstrukcję formy na związek materiału. W idealnym systemie każdy punkt na powierzchni formy otrzymuje dokładnie takie samo ciśnienie na jednostkę powierzchni. W praktyce osiągnięcie tego ideału wymaga szczególnej uwagi przy ugięciu płyty dociskowej, wyrównaniu cylindrów, konstrukcji formy i charakterystyce przepływu mieszanki we wnęce formy.

Ugięcie płyty dociskowej jest jednym z najważniejszych źródeł nierównomierności ciśnienia w prasach. Kiedy na środek płyty przykładana jest siła hydrauliczna (za pomocą pojedynczego centralnego cylindra, jak w wielu konwencjonalnych konstrukcjach), płyta dociskowa lekko się wygina, a środek ugina się bardziej niż krawędzie. To ugięcie oznacza, że ​​materiał w środku formy podlega większemu naciskowi niż materiał na krawędziach, co skutkuje większą gęstością szczęki hamulcowej w środku niż na obrzeżach. W formach wielogniazdowych efekt ten oznacza, że ​​wnęki umieszczone w środku formy wytwarzają części o większej gęstości niż te na krawędziach, co stanowi systematyczną niespójność, którą trudno wyeliminować poprzez samą regulację procesu.

Jak konstrukcja pływającego cylindra rozwiązuje problem wyrównania

Konstrukcja pływającego cylindra olejowego stosowana w wysokowydajnych prasach hamulcowych pociągów uwzględnia jednocześnie aspekty wyrównania i rozkładu obciążenia w zakresie spójności ciśnienia. Umożliwiając siłownikowi samoczynne ustawienie się w stosunku do powierzchni formy, a nie jego zamocowanie w pozycji, która może nie idealnie odpowiadać orientacji formy, konstrukcja pływająca zapewnia, że ​​wektor siły hydraulicznej jest zawsze prostopadły do ​​powierzchni formy. Eliminuje to składowe siły bocznej, które powstają, gdy nieruchomy cylinder dociska formę, która nie jest idealnie prostopadła do osi cylindra, a które powodują naprężenia ścinające w mieszance materiału i przyczyniają się do gradientów gęstości w gotowej części.

W przypadku form wielogniazdowych niektóre konstrukcje pras hamulcowych pociągów wykorzystują wiele niezależnie sterowanych cylindrów hydraulicznych, po jednym na wnękę formy lub jeden na sekcję dużej formy, a nie pojedynczy cylinder centralny. Takie ustawienie umożliwia indywidualną regulację ciśnienia wywieranego na każdą wnękę lub sekcję, kompensując różnice w zużyciu formy i różnice w przepływie mieszanki materiałowej, które powstają w określonych obszarach dużej formy w trakcie jej okresu produkcyjnego.

Jednorodność temperatury i jej rola w reakcji na ciśnienie

W zastosowaniach związanych z prasą na gorąco, gdzie mieszanka szczęk hamulcowych jest prasowana w podwyższonej temperaturze w celu zainicjowania reakcji wulkanizacji lub utwardzania, która nadaje gotowej części właściwości mechaniczne, równomierność temperatury na powierzchni formy jest równie ważna jak równomierność ciśnienia. Gradienty temperatury na płycie formy powodują, że mieszanka materiału osiąga temperaturę utwardzania w różnym czasie w różnych obszarach formy, co skutkuje różnicami w charakterystyce płynięcia, stopniu utwardzenia, a ostatecznie w gęstości i właściwościach mechanicznych gotowego klocka hamulcowego.

Wysokiej jakości prasy szczękowe hamulców pociągowych do zastosowań w prasie na gorąco wykorzystują elektrycznie podgrzewane płyty dociskowe z wieloma niezależnymi strefami grzewczymi, czujnikiem temperatury w wielu punktach na powierzchni płyty dociskowej oraz pętle kontroli temperatury PID (proporcjonalnie-całkująco-różniczkujące), które precyzyjnie utrzymują zadaną temperaturę. Połączenie jednolitej temperatury i stałego ciśnienia hydraulicznego stwarza warunki dla naprawdę spójnej produkcji szczęk hamulcowych na całej powierzchni dużych form i w długich seriach produkcyjnych.

Tabela porównawcza wydajności dystrybucji ciśnienia

W poniższej tabeli porównano charakterystykę rozkładu ciśnienia dla różnych podejść konstrukcyjnych cylindrów stosowanych w prasach szczęk hamulcowych pociągów, podkreślając kompromisy inżynieryjne pomiędzy konstrukcjami konwencjonalnymi i zaawansowanymi.

Przejście z ręcznych pras hamulcowych na zautomatyzowane prasy szczęk hamulcowych pociągów stanowi jedno z najważniejszych ulepszeń możliwości dostępnych dla producentów podzespołów hamulcowych. Automatyzacja w kontekście tłoczenia szczęk hamulcowych obejmuje szeroki zakres technologii, od podstawowego sterowania cyklem prasy poprzez sterownik PLC, aż po w pełni zintegrowane komórki produkcyjne ze zrobotyzowaną obsługą materiałów, automatycznym załadunkiem i rozładunkiem form, pomiarem jakości w trakcie procesu i zarządzaniem danymi produkcyjnymi w czasie rzeczywistym. Każdy poziom automatyzacji zapewnia określone korzyści w zakresie wydajności, a zrozumienie pełnego zakresu oferty zautomatyzowanych systemów pomaga producentom określić, gdzie inwestycja w automatyzację przyniesie największy zwrot.

Optymalizacja czasu cyklu poprzez zaprogramowane profile prasy

Najbardziej bezpośrednią korzyścią w zakresie wydajności wynikającą z automatyzacji prasy szczęk hamulcowych pociągu jest możliwość wykonywania zoptymalizowanych profili cykli prasy z precyzją i powtarzalnością, której nie można dorównać w przypadku obsługi ręcznej. Cykl prasowania zazwyczaj obejmuje fazę szybkiego zbliżania (gdzie płyta dociskowa szybko przesuwa się w stronę formy przed kontaktem z materiałem), fazę kontrolowanego prasowania (gdzie ciśnienie wzrasta z określoną szybkością), fazę przebywania (w której maksymalne ciśnienie jest utrzymywane przez określony czas, aby umożliwić przepływ materiału i wstępne utwardzenie) oraz fazę kontrolowanej dekompresji (w której ciśnienie jest uwalniane z szybkością zapobiegającą rozwarstwianiu lub uszkodzeniom powierzchni gotowej części). Maszyny sterowane ręcznie polegają na ocenie operatora i czasie reakcji podczas wykonywania tych faz, co wprowadza zmienność czasu trwania cyklu i parametrów procesu, co bezpośrednio wpływa na konsystencję produktu.

Zautomatyzowana prasa szczęk hamulcowych pociągu wykonuje każdą fazę cyklu prasowania zgodnie z zaprogramowanymi parametrami, a czas reakcji mierzony jest w milisekundach, a nie w sekundach, które charakteryzują interwencję ręczną. Ta precyzja pozwala zminimalizować czasy cykli przy użyciu najkrótszego czasu przestoju, który konsekwentnie wytwarza części spełniające specyfikację, zamiast konserwatywnych czasów przestoju, które operatorzy zwykle stosują ręcznie, aby zapewnić zgodność, co bezpośrednio zwiększa wydajność maszyny bez uszczerbku dla jakości produktu.

Wykorzystanie materiałów i redukcja odpadów

Zautomatyzowane systemy optymalizują wykorzystanie materiału w prasach hamulcowych pociągu, zapewniając, że w każdym cyklu prasowania stosowana jest dokładnie określona masa wsadu mieszanki oraz że parametry prasowania są realizowane na tyle konsekwentnie, aby zminimalizować produkcję części niezgodnych ze specyfikacją, które muszą zostać złomowane lub przerobione. Operacje ręczne są podatne na zmiany ciężaru ładunku. Operatorzy ładujący mieszankę ręcznie wprowadzają zmiany ciężaru, które powodują zmiany wymiarów gotowej części i zmiany parametrów procesu, które zwiększają ilość złomu.

Zautomatyzowane systemy ładowania mieszanki wykorzystujące zbiorniki z wagą lub wstępnie zważone ładunki mieszanki eliminują wahania masy ładunku u źródła. W połączeniu ze spójnością procesu zapewnianą przez zaprogramowane sterowanie cyklem prasy, automatyzacja ta zmniejsza straty materiałowe powstałe w wyniku złomu i przeróbek do ułamka tego, co jest typowe w przypadku operacji ręcznych. W przypadku materiału tak kosztownego jak wysokowydajna mieszanka cierna ta redukcja odpadów stanowi znaczną bezpośrednią oszczędność kosztów, która w znaczący sposób przyczynia się do ekonomiki inwestycji w zautomatyzowaną prasę szczęk hamulcowych pociągu.

Integracja z systemami monitorowania jakości i identyfikowalności

Zautomatyzowane prasy szczęk hamulcowych pociągów generują krzywe ciśnienia hydraulicznego, dzienniki temperatur, zapisy czasu cyklu i powiadomienia o odchyleniach dla każdej wyprodukowanej części. Dane te można automatycznie przechwytywać i łączyć z identyfikacją części za pomocą systemów kodów kreskowych lub RFID, tworząc kompletny zapis identyfikowalności, który łączy każdy gotowy klocek hamulcowy z określonymi parametrami procesu, w ramach którego został wyprodukowany. Ta możliwość śledzenia jest coraz częściej wymagana przez standardy jakości branży kolejowej oraz przez klientów końcowych, którzy potrzebują zaufania do procesu produkcyjnego komponentów o krytycznym znaczeniu dla bezpieczeństwa.

Ningbo Delidong Machinery Technology Co., Ltd. jest profesjonalnym chińskim producentem pras hamulcowych do pociągów, posiadającym szerokie możliwości inżynieryjne w zakresie zautomatyzowanych systemów pras do produkcji elementów hamulców kolejowych. Firma posiada wiele patentów na wynalazki i wzory użytkowe oraz została uznana za krajowe przedsiębiorstwo high-tech, które odzwierciedla głębokość inwestycji inżynieryjnych stojących za asortymentem zautomatyzowanych pras hamulcowych do pociągów. Maszyny Delidong są wyposażone w zaawansowane sterowanie PLC, monitorowanie procesów w czasie rzeczywistym i systemy rejestrowania danych, które spełniają wymagania klientów z branży kolejowej w zakresie identyfikowalności jakości.

Integracja robotyczna i pełna automatyzacja ogniw produkcyjnych

Najbardziej zaawansowane zautomatyzowane instalacje pras hamulcowych do pociągów integrują samą prasę w kompletną komórkę produkcyjną z zautomatyzowaną obsługą materiałów, zautomatyzowanym ładowaniem złożonych materiałów z magazynu masowego, zrobotyzowanym załadunkiem i rozładunkiem form, sprawdzaniem wymiarów w trakcie procesu oraz automatycznym sortowaniem zgodnych i niezgodnych części. Te w pełni zautomatyzowane gniazda działają w sposób ciągły przy minimalnej interwencji operatora, maksymalizując produktywny czas prasy i eliminując koszty pracy i zmienność związaną z ręcznymi operacjami przenoszenia.

Pełna automatyzacja umożliwia również spójną pracę na wielu zmianach bez różnic w wydajności, które występują u operatorów o różnych poziomach umiejętności i doświadczeniu. W środowiskach produkcyjnych o dużej skali, gdzie można oczekiwać, że prasa szczęk hamulcowych jednego pociągu wyprodukuje tysiące części na zmianę, zalety pełnej automatyzacji w zakresie spójności przekładają się bezpośrednio na niższy odsetek defektów, wyższą wydajność i niższy całkowity koszt części niż jakikolwiek poziom obsługi ręcznej.

Długoterminowa wydajność: konserwacja, czas pracy i żywotność sprzętu

Zautomatyzowane prasy szczęk hamulcowych pociągów są zwykle projektowane z systemami konserwacji predykcyjnej i zapobiegawczej, które monitorują ciśnienie hydrauliczne kluczowych podzespołów, temperaturę oleju, stan uszczelnień cylindrów, smarowanie kolumny prowadzącej i wydajność układu elektrycznego oraz ostrzegają personel konserwacyjny o rozwijających się problemach, zanim spowodują one nieplanowane przestoje. Ta funkcja monitorowania stanu przekształca konserwację z działania reaktywnego w działanie proaktywne, co ma duży wpływ na dostępność sprzętu i niezawodność harmonogramu produkcji.

Jako profesjonalista Fabryka maszyn do pras hamulcowych pociągów obsługując zarówno rynek krajowy, jak i międzynarodowy, Delidong Machinery zapewnia kompleksowe wsparcie posprzedażowe, w tym instalację, szkolenie operatorów, programy konserwacji zapobiegawczej i dostępność części zamiennych, dzięki czemu klienci mogą utrzymać korzyści w zakresie wydajności swojego zautomatyzowanego sprzętu przez cały okres jego eksploatacji. Zaangażowanie firmy w wsparcie techniczne, poparte silną reputacją w branży i długoterminową współpracą z głównymi producentami elementów hamulców, czyni ją niezawodnym partnerem dla producentów podzespołów kolejowych inwestujących w technologię zautomatyzowanych pras. Ciągłe doskonalenie poprzez integrację najnowszych światowych koncepcji projektowych gwarantuje, że prasy szczękowe hamulców pociągowych Delidong utrzymują wysoką wydajność i stabilność przez lata wymagających usług produkcyjnych.
